PN8602-E(8/16 EPON)

设备尺寸: IEC规格挂耳:483mm×44mm×355mm

输入电源: 交流供电110/220V

最大功耗:8口: 73W/16口: 81W

工作温度: -10~55ºC (70~106kPa)

工作湿度: 相对湿度10%~90%(无凝结)





  • PN8602E为1U高,采用固定板卡结构,最大支持2个10G、8个GE上联接口和16个EPON接口。风扇固定在内部右侧采用抽风式散热;2个电源接口位于设备背部。

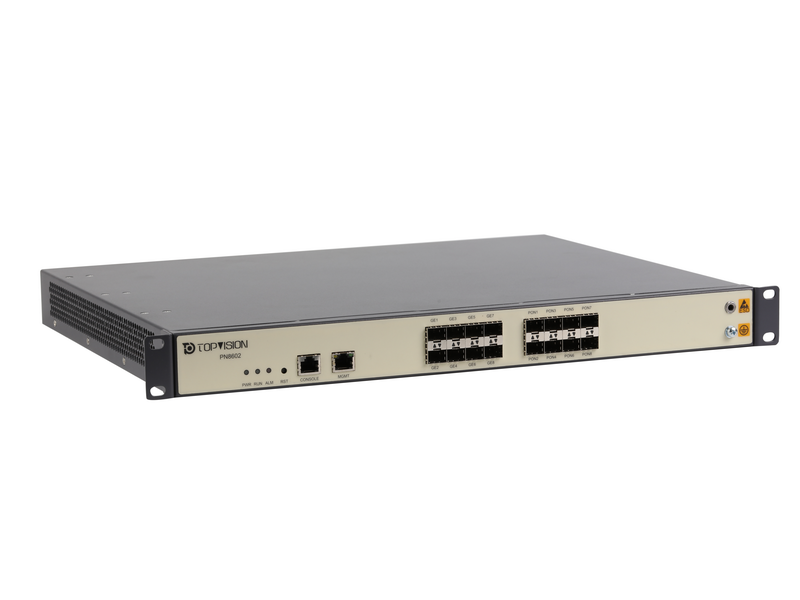

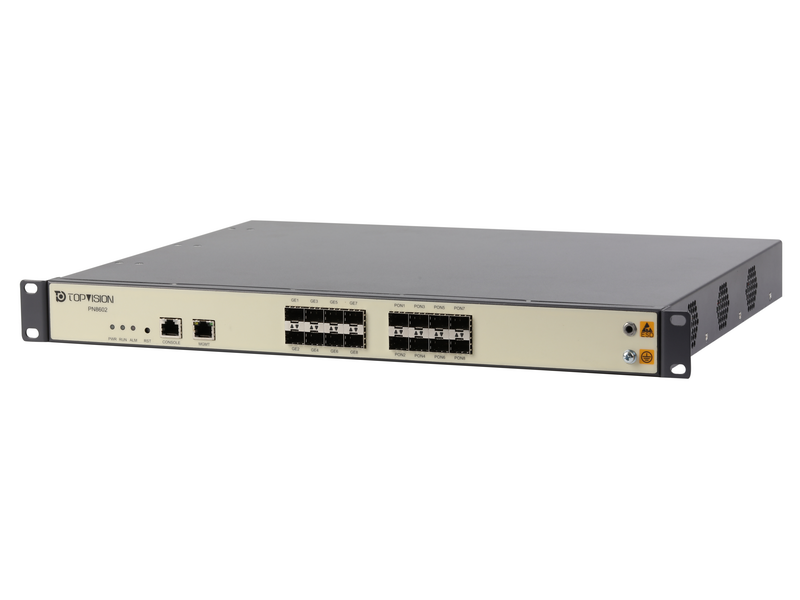

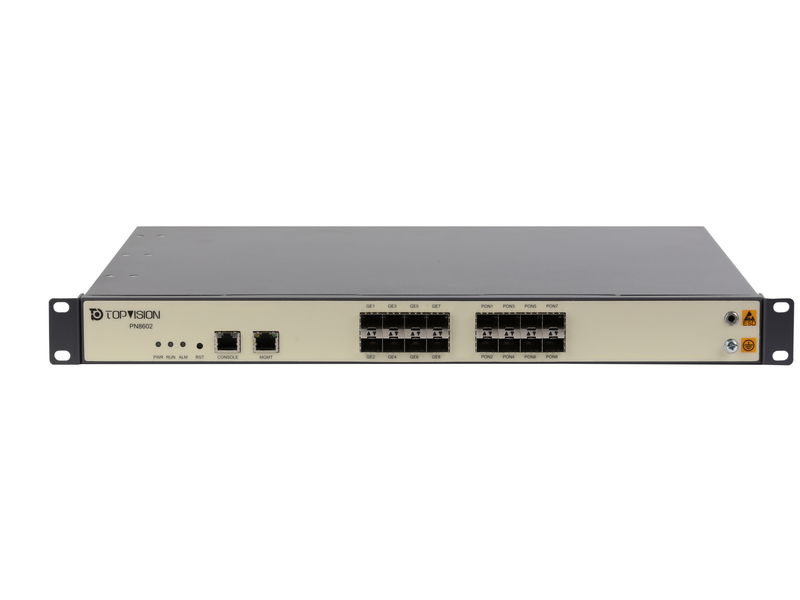

    PN8602-E 8口设备尺寸和重量

    项目

    数值

    IEC规格挂耳PN8602E(宽×高×深)

    482.6mm×44mm×355mm

    重量(带双AC电源和风扇)

    <5.2kg

    PN8602E 8口电源参数

    项目

    参数

    供电方式

    交流

    额定电压

    交流供电110/220V

    工作电压范围

    交流供电85V264V

    最大输入电流

    交流供电7A

    PN8602E 8口功耗表(单位:W

    配置

    静态功耗

    最大功耗

    单板配置

    配置1

    44W

    73W

    8*GE SFP光接口

    8*EPON SFP光接口

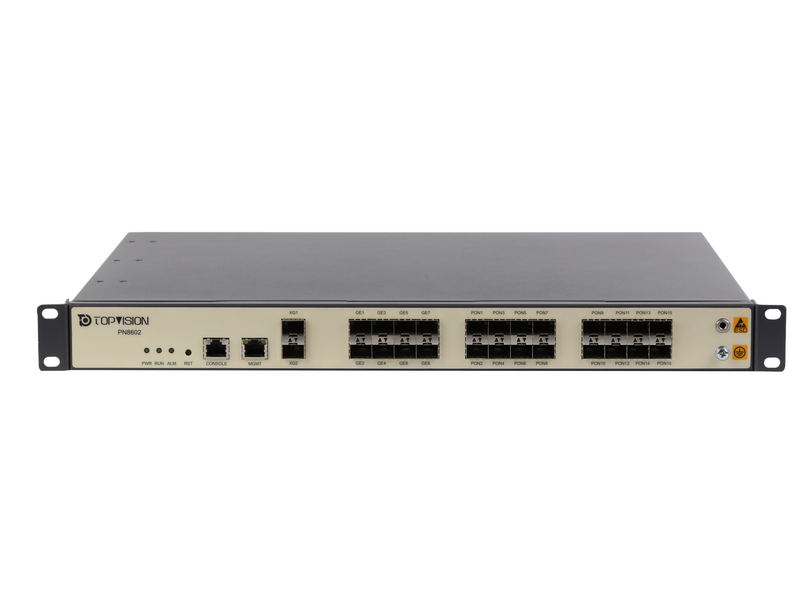

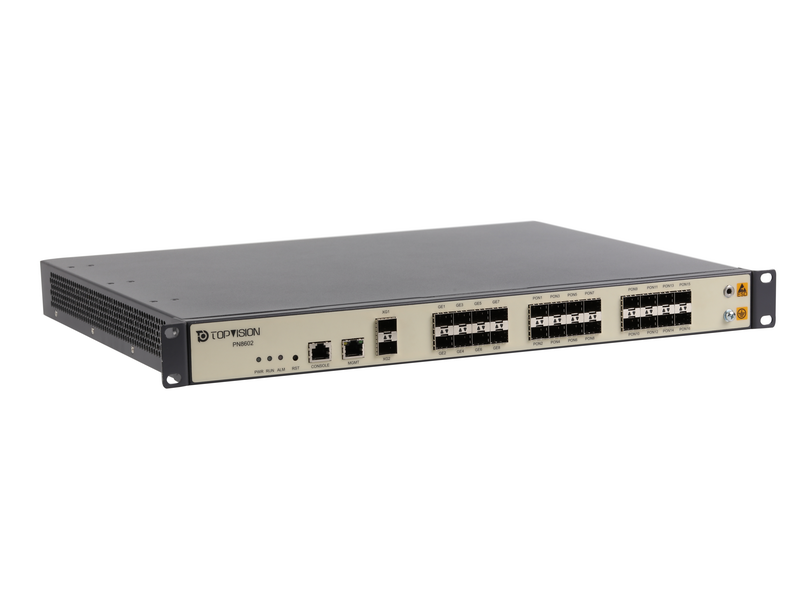

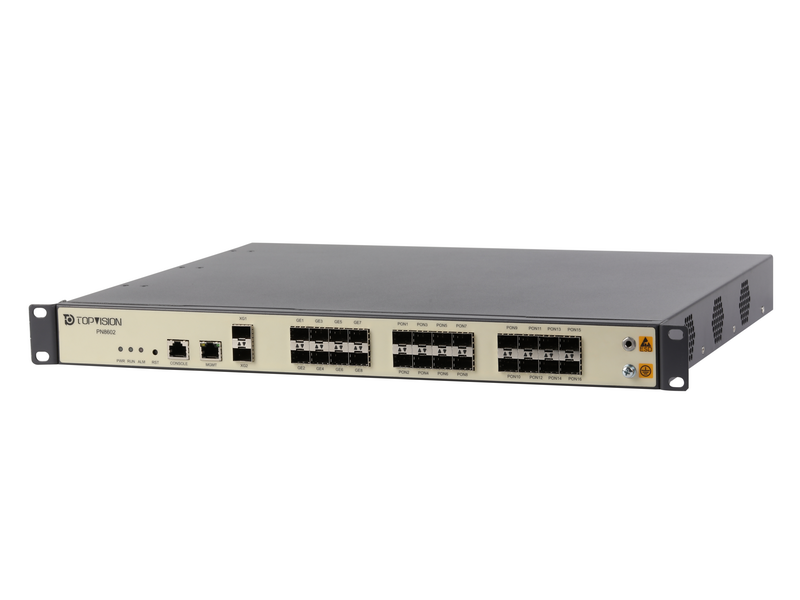

    PN8602-E 16口设备尺寸和重量

    项目

    数值

    IEC规格挂耳PN8602E(宽×高×深)

    482.6mm×44mm×355mm

    重量(带双AC电源和风扇)

    <5.2kg

    PN8602E 16口电源参数

    项目

    参数

    供电方式

    交流

    额定电压

    交流供电110/220V

    工作电压范围

    交流供电85V264V

    最大输入电流

    交流供电7A

    PN8602E 16口功耗表(单位:W

    配置

    静态功耗

    最大功耗

    单板配置

    16EPON口 配置

    53W

    81W

    2*10GE SFP+光接口

    8*GE SFP光接口

    16*EPON SFP光接口



  • 特性描述

    标准1U机架式设备; 高带宽上联接口; 高密度PON接口; 支持FTTB/FTTH多种组网; 主动散热,可拆洗防尘网。

    特性描述

    标准1U机架式设备; 高带宽上联接口; 高密度PON接口; 支持FTTB/FTTH多种组网; 主动散热,可拆洗防尘网。

    设计亮点

    防尘网: 8602设备整机背部右侧配有防尘网,整机背部右侧的防尘网在整机通风过程中,当冷风从整机背部右侧进风口进入时,可以有效过滤空气中的灰尘颗粒。防尘网由1个松不脱螺钉固定。 通风原理: 机箱的通风过程:冷风从机箱左侧进入,通过风扇的抽排作用,经过主板散热器,最后从机箱右侧排出。 设备接地: PN8602E必须良好接地,以使感应电、泄漏电能够安全流入大地,并提高…

    设计亮点

    防尘网: 8602设备整机背部右侧配有防尘网,整机背部右侧的防尘网在整机通风过程中,当冷风从整机背部右侧进风口进入时,可以有效过滤空气中的灰尘颗粒。防尘网由1个松不脱螺钉固定。 通风原理: 机箱的通风过程:冷风从机箱左侧进入,通过风扇的抽排作用,经过主板散热器,最后从机箱右侧排出。 设备接地: PN8602E必须良好接地,以使感应电、泄漏电能够安全流入大地,并提高…

    快速部署FTTH组网

    运营商在网络发展建设初期,对于潜在用户多、初期用户少的区域,适合采用机框式OLT来实现“递进式”的设备部署。PN8600系列OLT在最初部署时仅需配置较少的业务板卡,在业务发展中期进行设备扩容时,可以通过设备预配置功能实现新增板卡即插即用。 运营商网络中通常存在不同的组网场景,ONU的形态也存在较大差异,通常采用手动方式对ONU进行业务配置。近年来FTTH组网广泛应用,…

    快速部署FTTH组网

    运营商在网络发展建设初期,对于潜在用户多、初期用户少的区域,适合采用机框式OLT来实现“递进式”的设备部署。PN8600系列OLT在最初部署时仅需配置较少的业务板卡,在业务发展中期进行设备扩容时,可以通过设备预配置功能实现新增板卡即插即用。 运营商网络中通常存在不同的组网场景,ONU的形态也存在较大差异,通常采用手动方式对ONU进行业务配置。近年来FTTH组网广泛应用,…

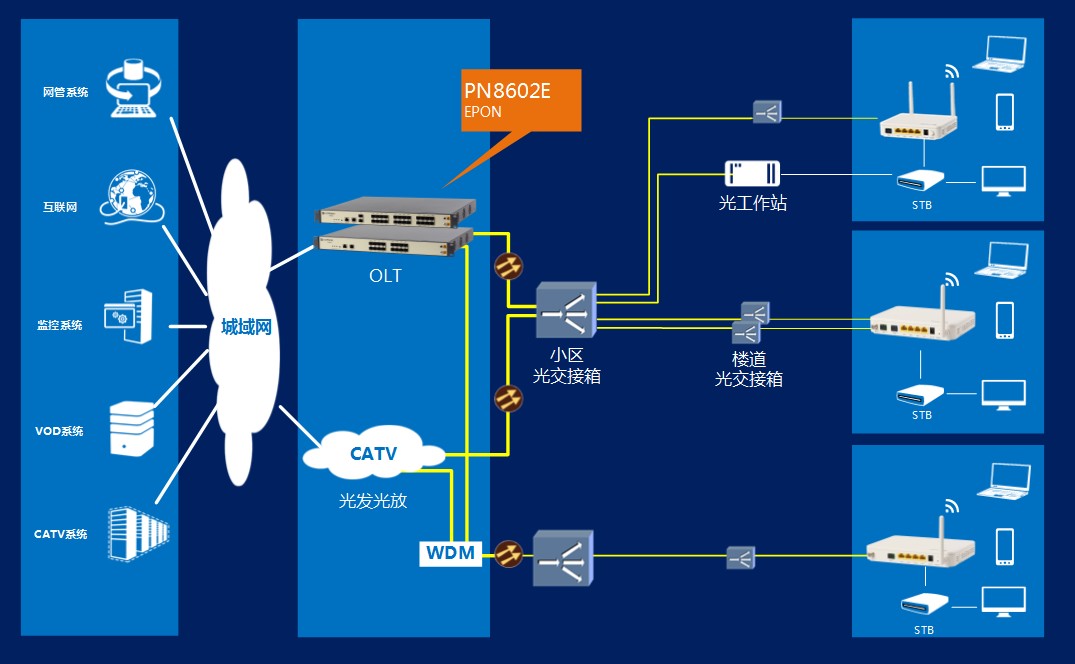

  • 鼎点视讯FTTX接入网整体解决方案由PN8600系列OLT统一接入平台,楼道型MDU、家庭型SFU、CCMTS等多种接入终端以及NM3000网元管理系统三部分组成。能够为广电运营商提供高宽带接入、VOD/OTT视频业务、语音业务、监控业务、企业专网、WLAN数据回传等多种业务接入。
